RTA825-5-SMAP【新製品】800/1500/2100MHz

■携帯電話通信事業者に新しく割り当てられた周波数帯(800(700)/1500/2100/2400MHz)に対応しました。
■モノポールアンテナです。
■ネジ固定式のルーフトップアンテナです。金属の匡体に貼付けて使用します。
■1.5D 低損失同軸ケーブル 5m 付。(ケーブル10m 長まで指定可能)
■通信ユニット用のSMA型
■平成21年度保安基準適合(但し乗車定員10人未満の乗用車で高さが2m未満の部分への取付けは不適合)
■ブラケットは三価クロメート仕上げ(鉄製)です。塩害が強い所で使用する場合は、アンテナ工事の時に防錆処理を施してください。
※固定用のビスは付属していません。ブラケット:三価クロメート仕上げ、レドーム:耐衝撃性ABS
■RohS対応品です。

  • 品名

    ルーフトップアンテナ

  • 型番

    RTA825-5-SMAP

  • 周波数

    800/1500/2100/2400MHz

  • アンテナ利得

    公称2.14dBi

  • 耐入力



  • 全長・重量

    約9cm

  • 接栓

    SMAP型

  • 備考

    形式:単一型(v)λ/4λ
    VSWR:2.0:1以下
    ケーブル長:5m(標準長)、10m まで指定可能
    ケーブル損失:2GHz:1dB/m 1.5GHz:0.81dB/m 900MHz:0.68dB/m
    レドーム:耐衝撃性ABS
    使用温度:-30〜85℃

    RF グランドが必要です。金属板の上(250mm四角 以上の広さ)に設置してください。

最終更新日 : 2018/07/05





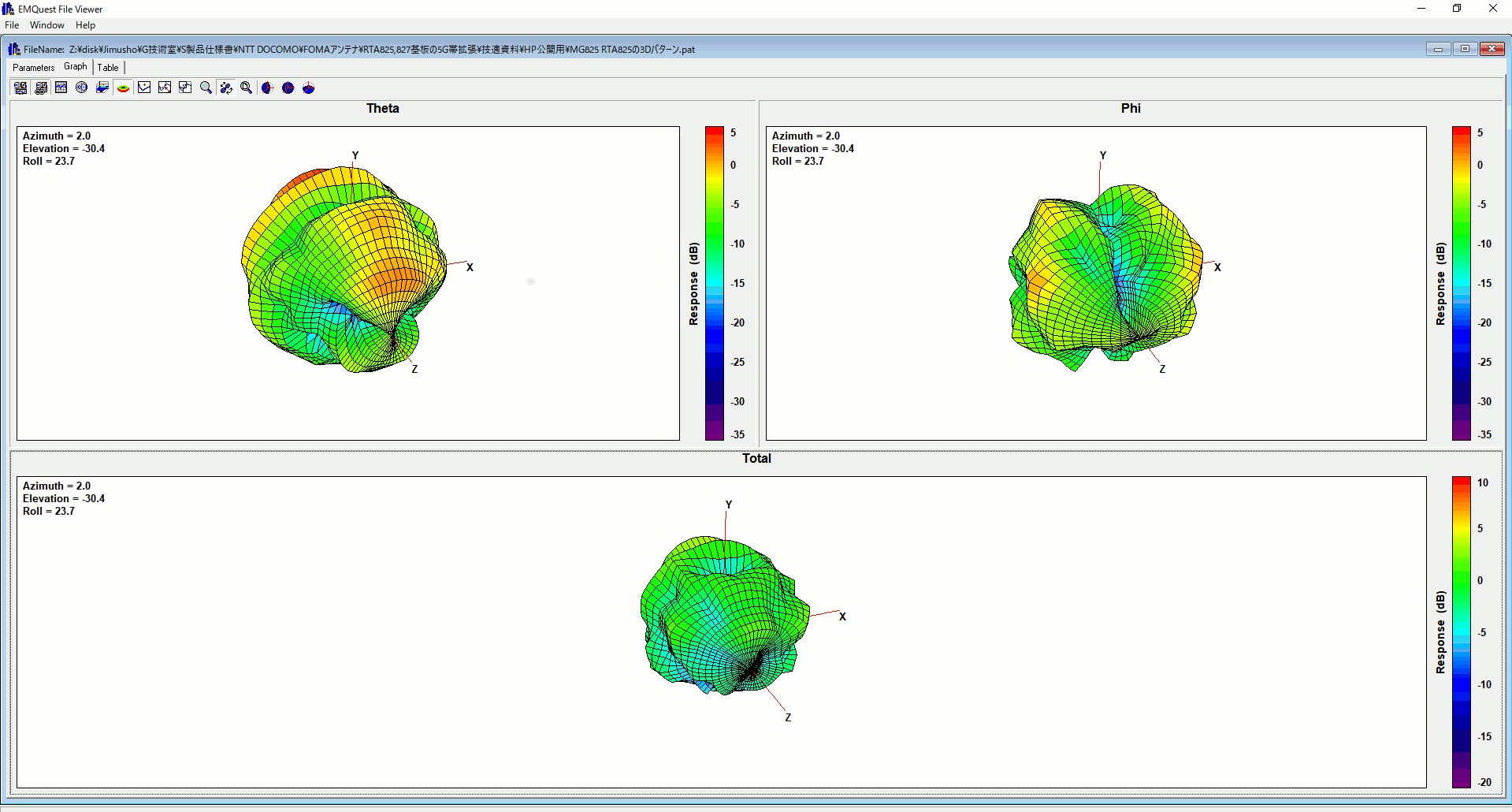

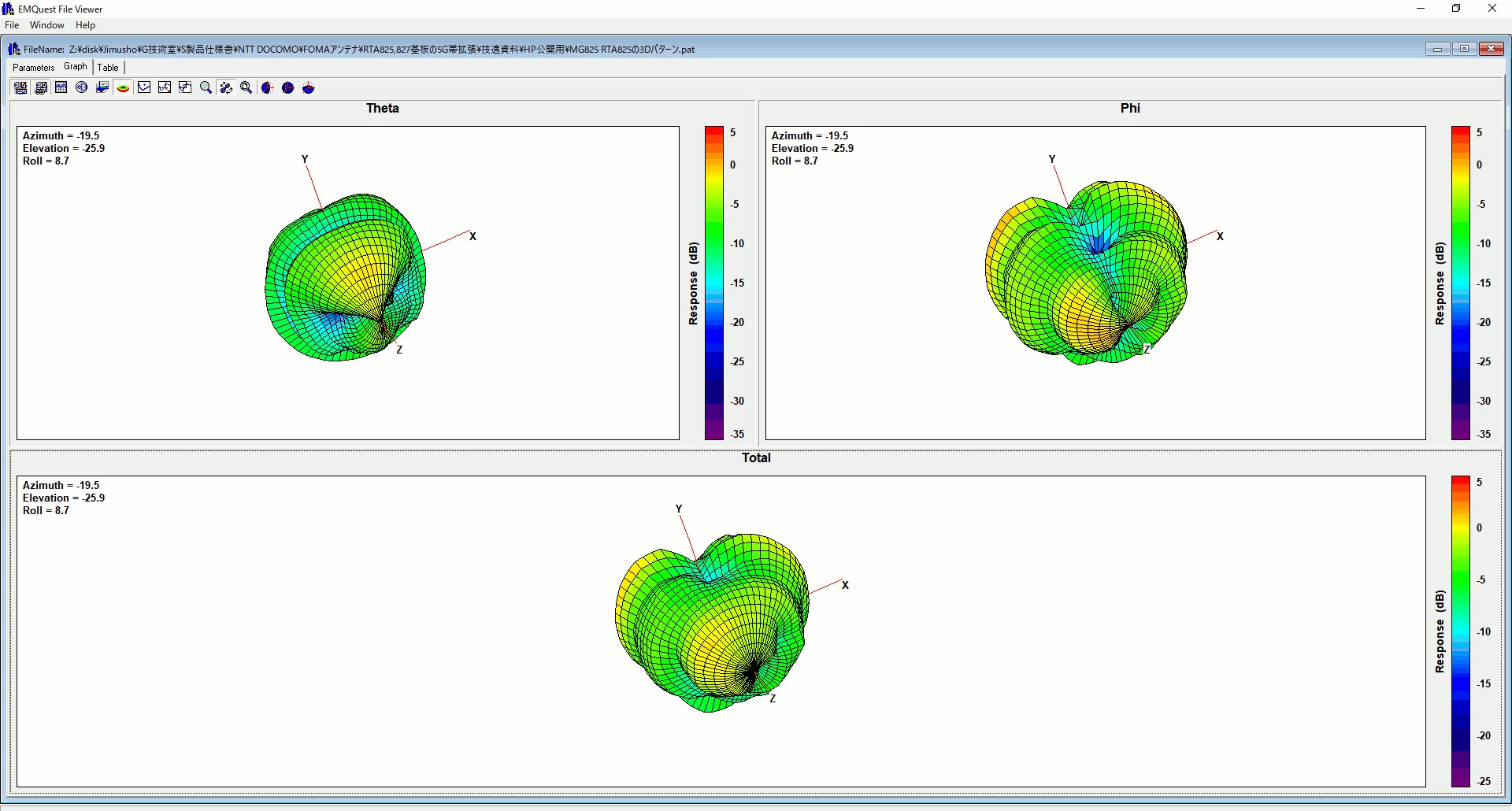

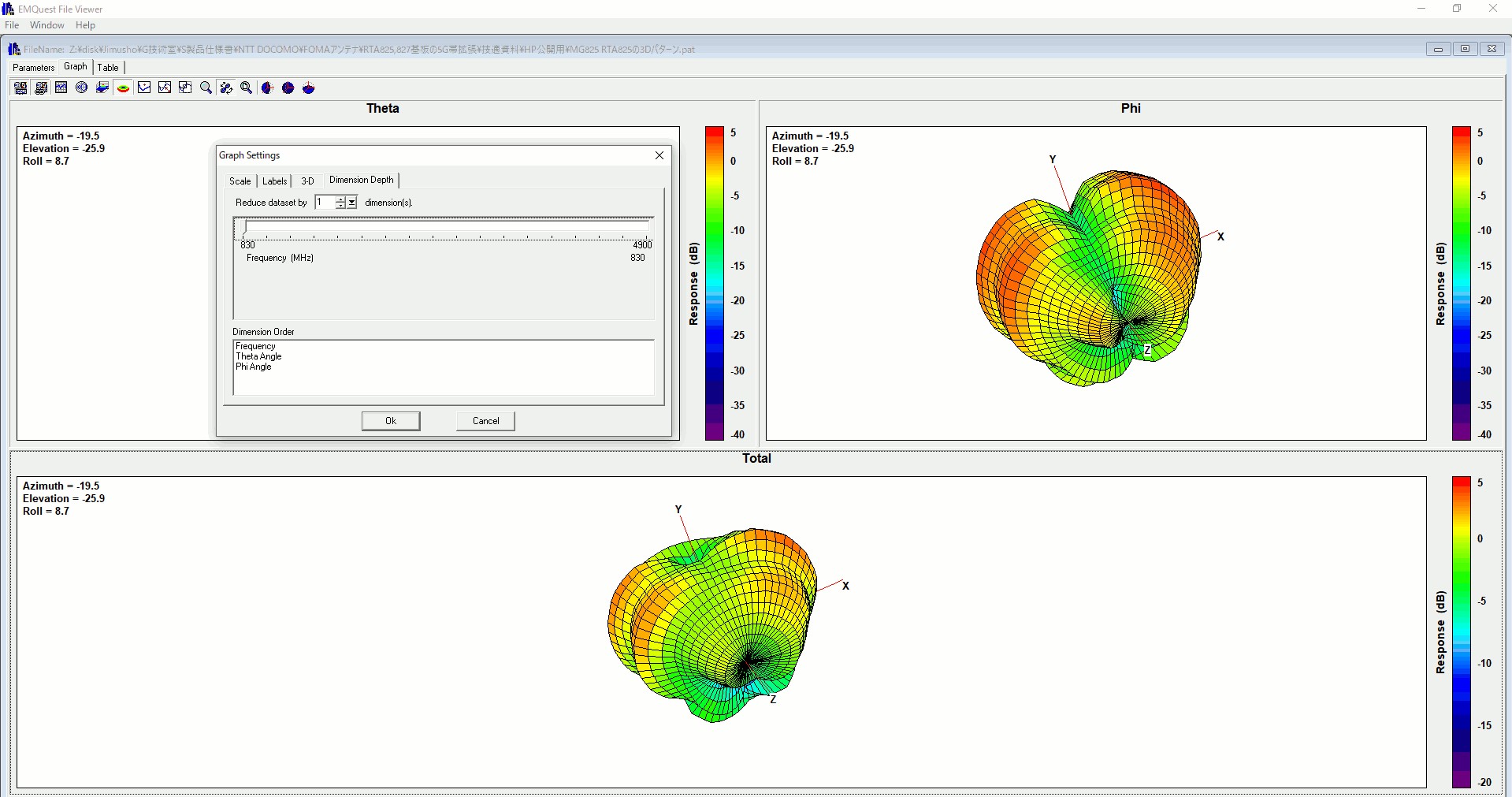

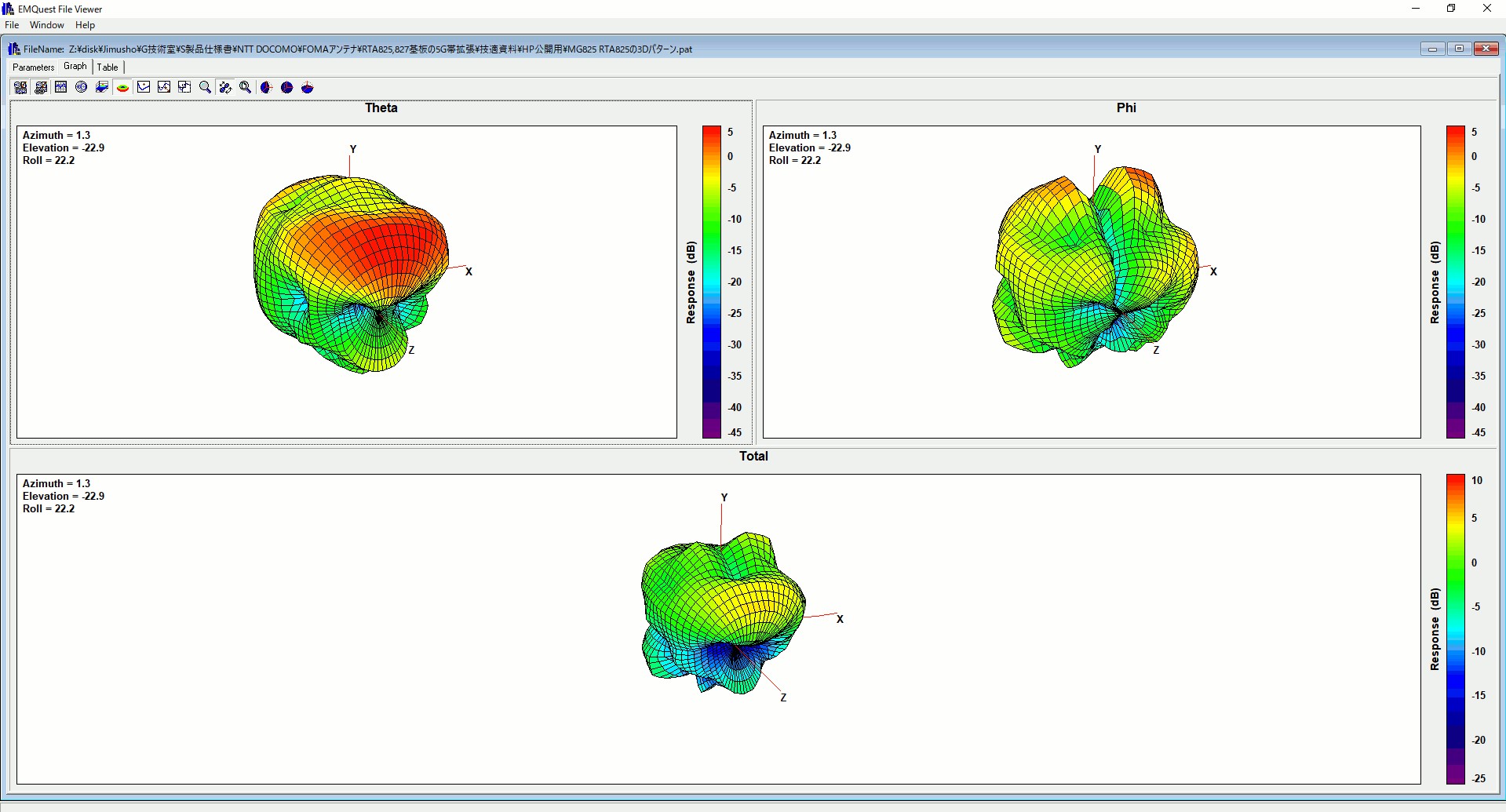

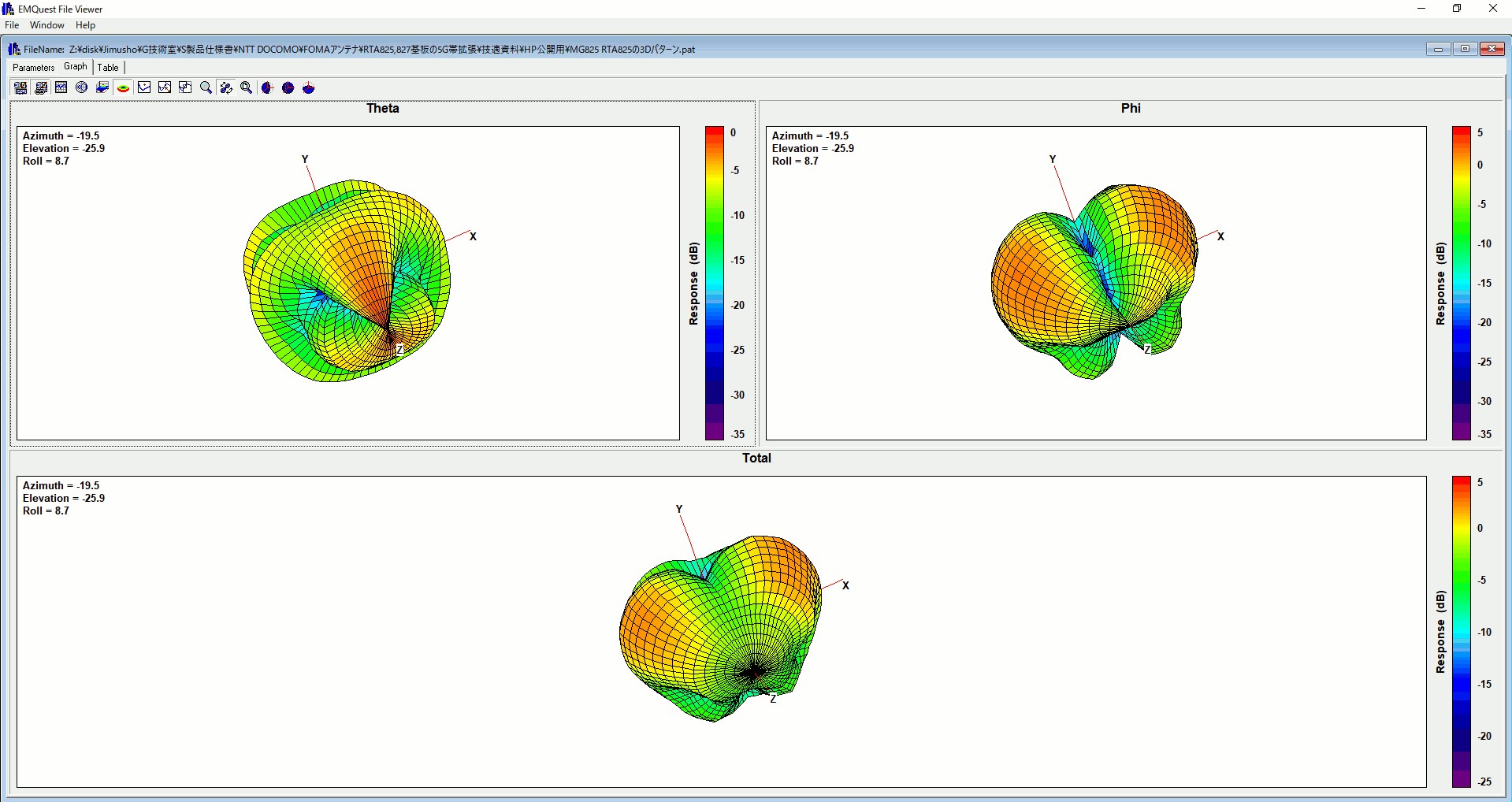

RTA825シリーズ VSWR CHART

mg825-3VSWR

外装の電波送受信用アンテナの技術基準の概要、条件の詳しくは、国土交通省自動車交通局ホームページを参照ください。平成21年度保安基準 別添22

このアンテナの防水について:

レドームの中に内蔵されているアンテナは防水型です。

レドームの穴を塞いでしまいますと内部気圧と外部気圧の変化によりレドーム水蒸気を吸い込みます。
内部結露を生じ水蒸気が水となり外に排出されずレドーム内部が水浸しになってしまいます。
これを防止するには防水性よりも気密性の非常に高くする必要があります。それは極めて困難です。
従いましてレドームに入った水は抜けるようにしております。

JIS規格のIP67試験を要求されますが、防爆流の水中では電波は飛びません。

SMA型コネクターの防水は自己融着テープ(ブチルテープ)を巻いた上からビニールテープで巻いてください。

アンテナに接続したケーブルの端は、シリコンでコーキングしています。



RTA825-*-smap 取扱説明書ダウンロード
