AL-21F(5) | AL-28F(5) | AL-50F(5)

このアンテナは短縮型アローラインです。フルサイズに比べてAL-21Fは1/3.3に、AL-28Fは1/2.5に、AL-50Fは2/3に短縮されています。
小型で使い易いため、アンテナの設置場所に制限がある都市型高層住宅、ヨットやボート、DXペデイション、海外赴任先などで、よく利用されています。
小型サイズですが、センターローディング方式により、給電部と延長コイルの間に、強い高周波電流が流せ、
またアローライン独特の低い打ち上げ角でDX通信には定評があります。

現行型は、往年の初期モデルでお馴染みのスクリュープラグF-SPを復活させました。
5D-2V 1m MJ型 接続ケーブル付きです。

  • 品名

    短縮型アローラインアンテナ

  • 型番

    AL-21F(5) | AL-28F(5) | AL-50F(5)

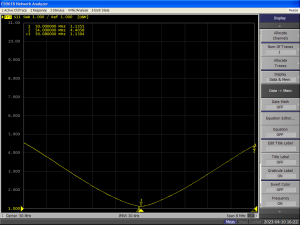

  • 周波数

    21MHz帯 | 28MHz帯 | 50MHz帯

  • アンテナ利得

    ー

  • 耐入力

    400W A3J (120W~200W A1)

  • 全長・重量

    2.5m

  • 接栓

    5D-2V 1m MJ

  • 備考

    アンテナ形式:
    垂直型(V)1/2λ      ┃単一型(V)1/2λ

    各々¥24,750.-(税別)
    MADE IN JAPAN

最終更新日 : 2017/06/15

Arrow Line Antenna







短縮型アローライン取扱説明書:短縮型アローライン(21F28F50F)

構成部品


#1077 輻射器B φ1.6×540
#1032 AL50 Fラジエターコイル
#1033 AL28Fラジエターコイル
#1026 AL21F ラジエターコイル
#8130 微調整玉
#1016 HFAL幅射器A
#—- AL50F整合器
#A021 AL21/28F整合器


#1071 AL上ツバ
#1072 AL下ツバ
#9695 ナベビスM4x10 Ni

#1027 真鍮カプセル
#—- スクリュープラグF-SP
#1069 HFALポール


#1013 地線A 腰曲がりエレメント 3φ
#1043 AL21F ラジアルコイル
#1044 AL50F ラジアルコイル
#1045 AL28F ラジアルコイル

#1000 地線B エレメント1.6φ


#1046 6Pバンドセット


#9212 SUS HS M4X3
#9238 SUS HS M3×3

#9239 六角レンチ3mm
#9244 六角レンチ4mm (呼び2mm)
