CM-144W7

VHF/HFモービルホイップ
軽量で鞭性に富んだ誘電体ロッド（銅線入りグラスファイバー）を使用しています。50/144MHz帯メインエレメントに、21MHz帯、28MHz帯、7MHz帯のトップコイルを付けたり、組み合わせたりできます。3.5MHz～24MHz別売でオプションコイルをご準備しています。
周波数調整は、50/144MHz帯は、給電部内のカートリッジコイルで行ないます。HFバンドはコイル先端のエレメント長の調整で行ないます。メインエレメント追加するコイルによっては、同時に使用できる場合と、そうでない場合がございます。追加するコイルに応じて50/144MHz帯がその影響を受け周波数がバンド外にずれますが、コイルを外すと元に戻ります。

  • 品名

    マルチバンドホイップアンテナ

  • 型番

    CM-144W7

  • 周波数

    7/21/28/50/144MHz帯

  • アンテナ利得



  • 耐入力

    150W A3J

  • 全長・重量

    約1.5〜2m

  • 接栓

    MP

  • 備考

    車両にコイルを沢山つけて走行すると、アンテナが大きくしなり危険です。使用中に万が一事故が起きても弊社ではその責任は負いません。安全第一にて、使用においては、すべて自己責任でお願い致します。


    MADE IN JAPAN



最終更新日 ： 2022/01/27

CM144W7　取り扱い説明書

オプションコイル
オプションコイルの追加で、他のHFバンドがQRVできます。

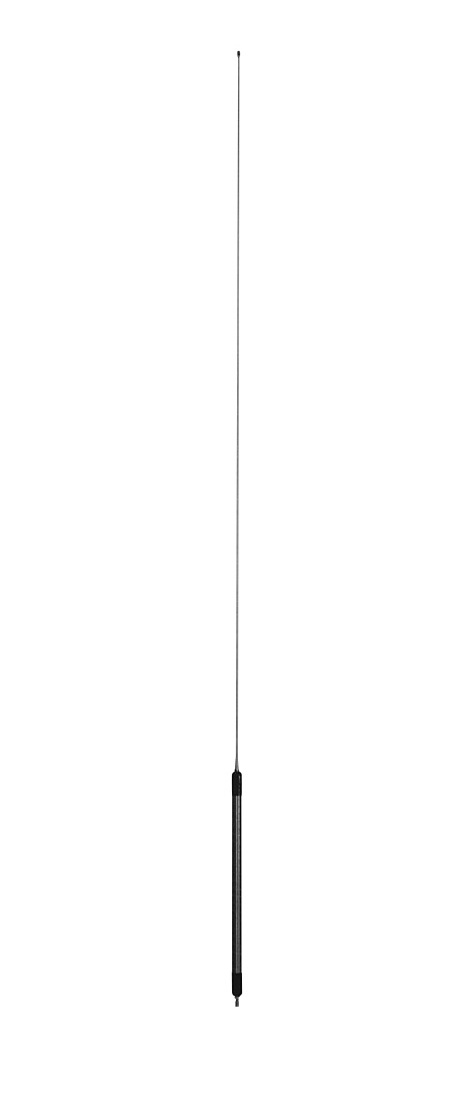

SLIM-3.5　3.5MHz帯用
SLIM-７　７MHz帯用
SLIM-10　10MHz帯用
SLIM-14　14MHz帯用
SLIM-18　18MHz帯用
SLIM-24　24MHz帯用



fa3

現在工場出荷の製品には、フレミングアダプタFA-3を付属しております。
コイルを３つまで取付けられます。（参照：左写真）









デルタマウント　DM4デルタマウント（別売品）
DM-4
コイルを４本まで取付けられます。
